前段时间公司要办一次 CS1.6 内部赛，在最初的设想中，需要同时采集游戏画面、俯拍的选手视角，以及比赛现场画面，并推送到 Bilibili 直播，除此以外还需要在现场连一块大电视做线下观赛区。
我也不知道怎么回事这活就到咱头上了，行吧，搞呗。目前这次活动已经相对圆满得结束了，我会分两篇文章来复盘一下。第一篇是有关直播方案的，第二篇则是 CS1.6 的服务器架设。
架构演进
省去前期调研阶段，这里讲一下最初的架构设计。
我们会安排 10 个工位放 10 台 PC 作为选手机，这些机器都安装 Steam 平台的正版 CS1.6 连接局域网对战。接着会再找一台 PC 起 CS1.6 的服务器，比赛当天由这台机器来创建主房间，同时通过观赛者角色加入房间，提供 OB 视角（后文简称为 OB 机）。
现场会有两台 FX3A 相机分别架设在选手区两侧，作为固定机位录制正赛间隙的现场画面。还会有一台 Pocket4 架设在高处做某位高玩选手的手部视角。
最后，会有一台高性能的 ProArt 笔记本作为推流机（后文简称为推流机），通过采集卡收集以上所有视频源，共计 OB 机 * 1 + FX3A * 2 + Pocket4 * 1 四路，借助 OBS 切换画面，再通过 Bilibili 直播姬的「第三方推流模式」推流到 B 站平台。这台 PC 还会通过 HDMI 直连大尺寸电视，布置出一个线下观赛区。

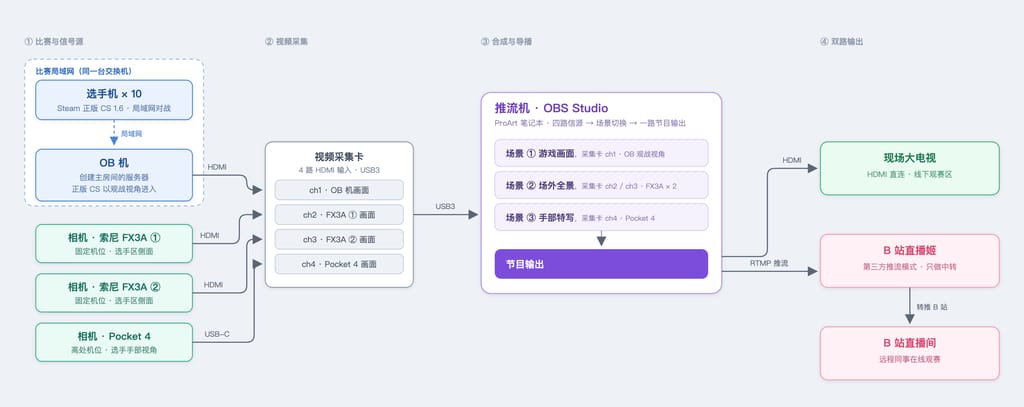

光靠文字可能不是很清晰，这边放一张拓扑图。
（该图片由 Claude Opus 5 生成）

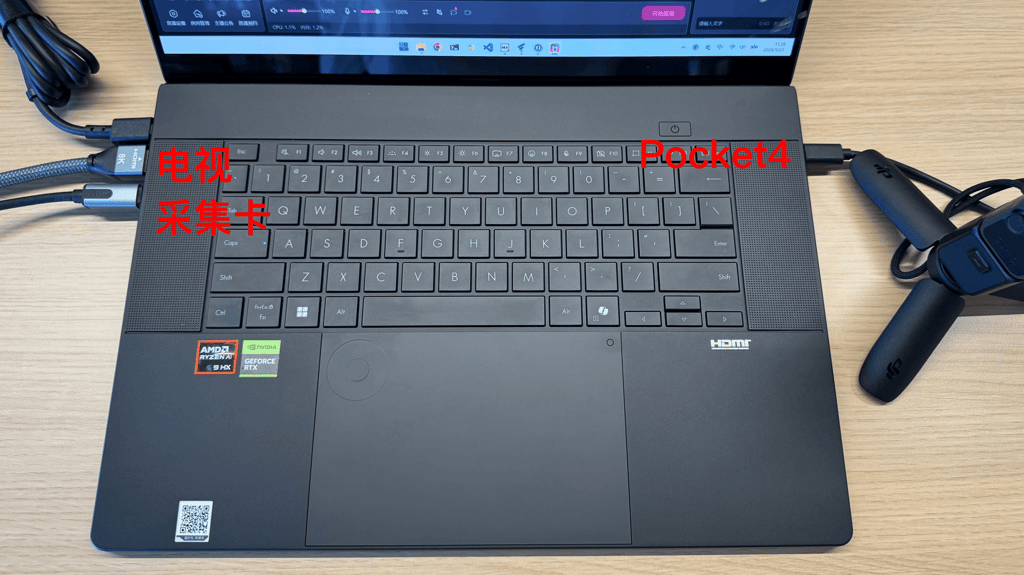

以上的相机、Pocket4 都是现成的，唯一比较折磨的是公司没有支持四路同采的采集卡，找了半天只找到一个看起来能双路采集的采集卡。因此我们决定砍掉一台相机机位，使用采集卡连接 OB 机和一台 FX3A 插入 40Gb 的 C 口，至于 Pocket4 就直插 ProArt 的另一个 10Gb C 口。
但理想和现实之间往往隔了一层可悲的厚障壁。方案调研阶段我人在北京，而比赛场地和唯一一支采集卡在另一座城市，直到我到了现场才发现这款采集卡只支持单路采集，另一个看起来可用的 HDMI 接口实际上是 Out，只能输出采集到的画面😅。
而此时即使是临时采购也不太来得及，再次经历一系列调研，我选择了 NDI 方案。

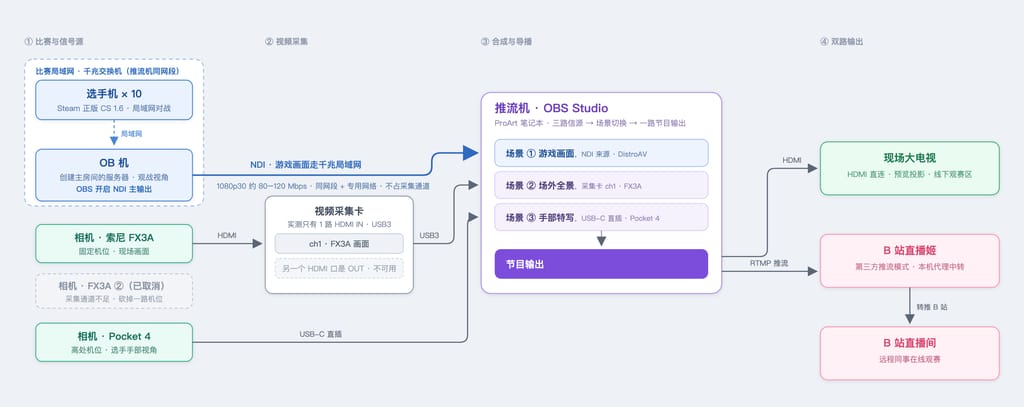

NDI 全称 Network Device Interface，是一种允许通过局域网实时传输音视频信号的协议，非常适合现场直播场景。对于 NDI 我的了解也并不深入，本文不再展开。总之，借助 NDI + DistroAV 插件即可将 OB 机的画面通过局域网传输到推流机，解放了一个采集卡的 HDMI IN，如此一来最终的拓扑图如下：
（该图片由 Claude Opus 5 生成）
OB 机和推流机组网

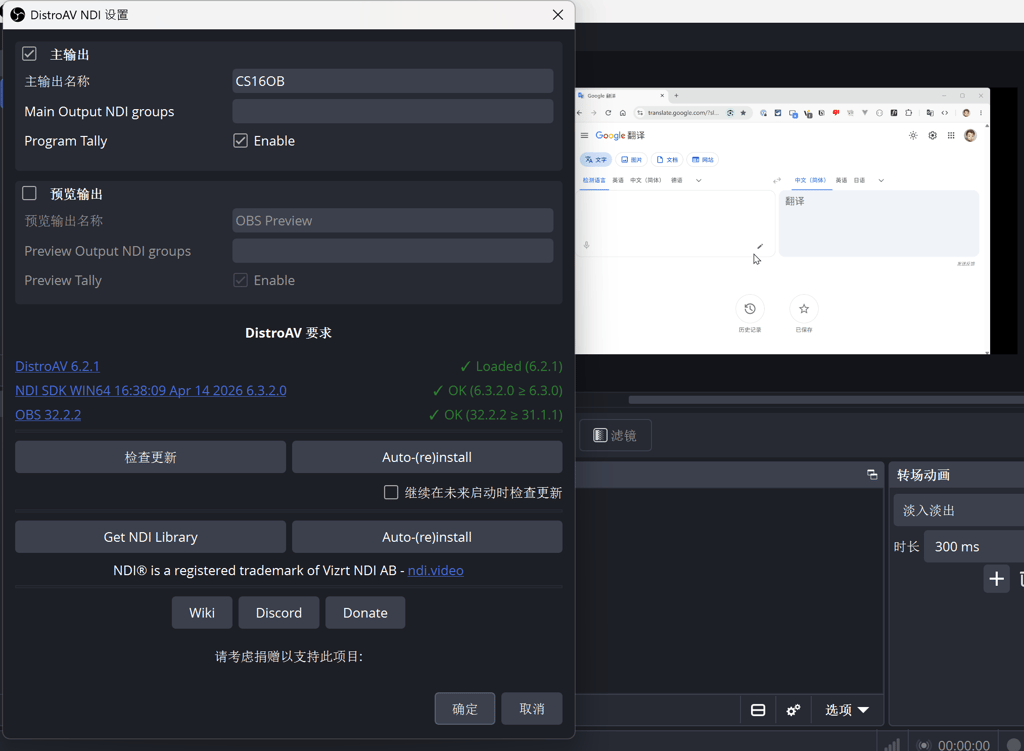

基于 NDI 的组网肥肠简单。在最顺利的情况下，只要 OB 机和推流机都需要安装 OBS、NDI Tools 和 DistroAV 这三个软件，重启 OB 机的 OBS 后，点击工具 → DistroAV NDI 打开配置窗口，为当前设备添加一个名称，点击确定。

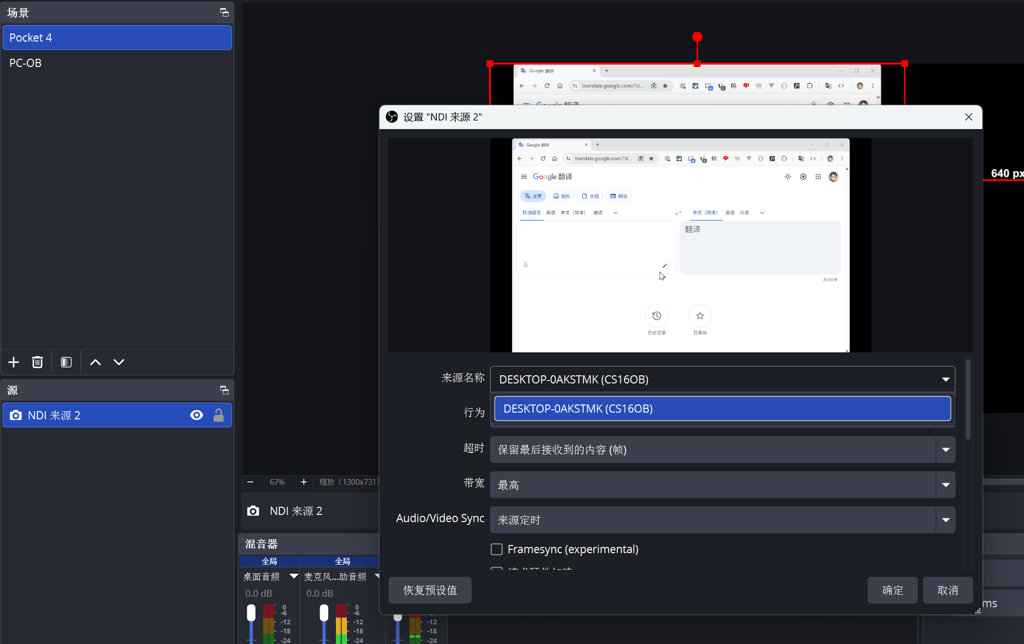

比如，我现在用 OB 机添加了一个 Chrome 浏览器的来源，接下来在推流机的 OBS 中新建源，选择 NDI 来源，在下拉列表中即可看到 OB 机的浏览器画面。
注意事项：
- 请尽可能使用有线网来组网，且至少是千兆网。参考：1080p 30 帧占用的带宽约 80-120Mbps，1080p 60 帧约 125-175Mbps。接入的设备越多，对网络的要求就越高
- 最常遇到的问题应该是推流机的下拉列表中找不到 OB 机，此时需要检查两台机器是否都加入了「专用网络」，以及需要排查两机间能否 ping 通，理论上两机只要能 ping 通就一定能发现
OBS 配合 Bilibili 直播姬推流
陈睿：“B 站可能会倒闭，但绝不会变质” 🤡。蒙古上单的含金量还在上升。

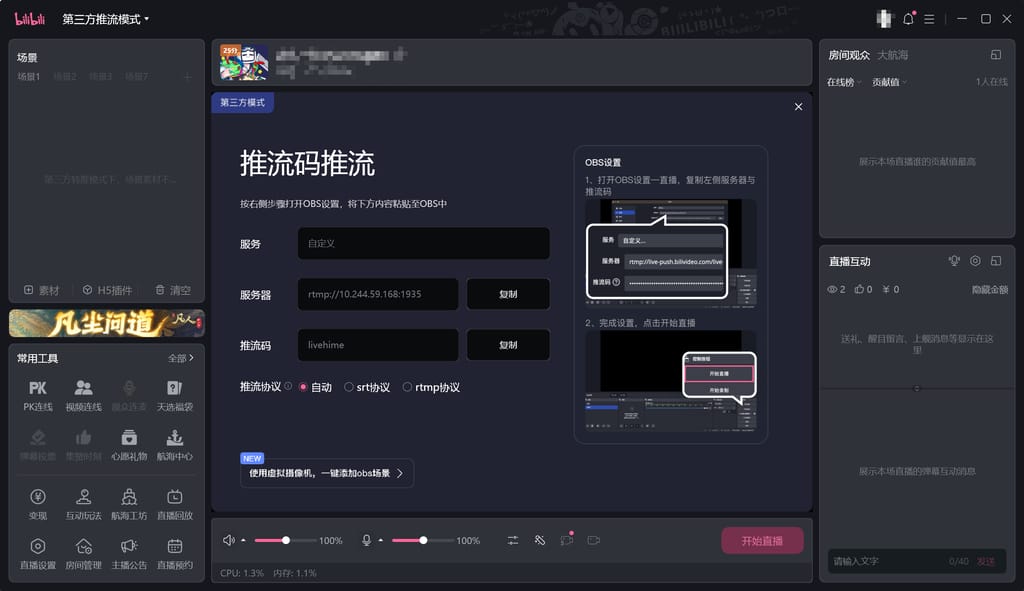

天杀的 Bilibili 只向 5000 粉丝以上的主播提供独立推流码，否则只能使用 Bilibili 直播姬开播。但好在直播姬提供了「第三方推流模式」，可以在本机启动一个代理服务，将这些信息填入 OBS 即可正常直播。
线下观赛区

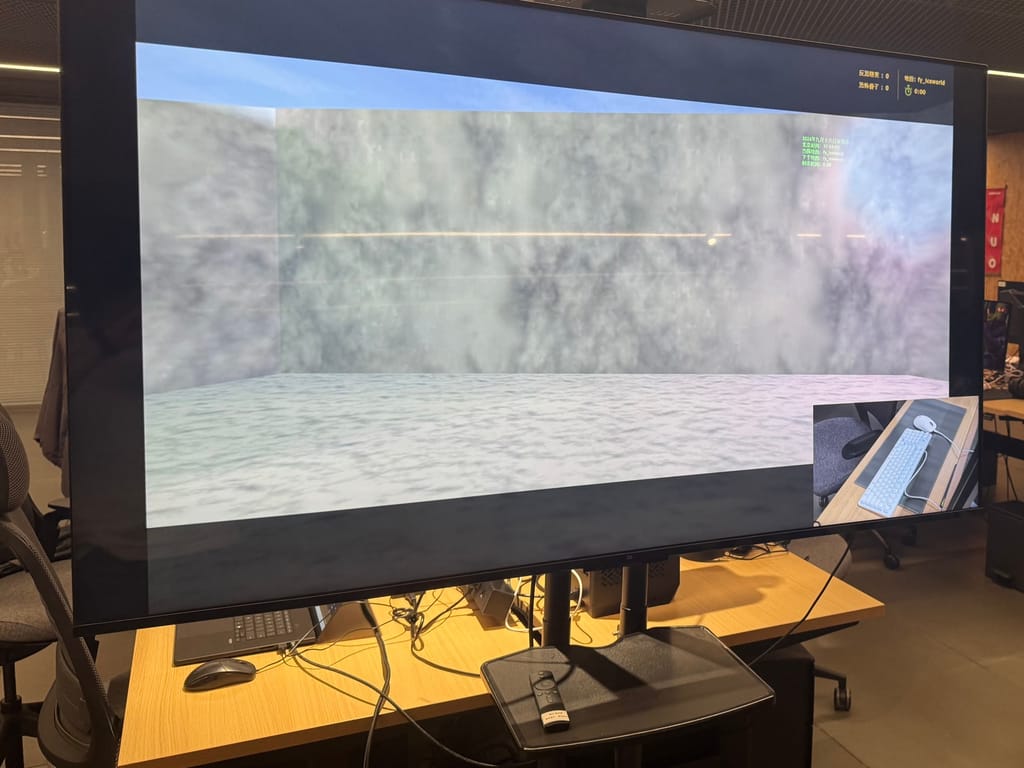

线下观赛区是最好搞的一个环节，拉一根 HDMI 直连笔记本，接着在 OBS 中右键画面，在「打开预览投影」菜单中选择外接屏幕就可以了。
不要小看这块观赛屏，整个办公室没有这块屏就只是像网吧，有了就像是 Major 全球总决赛了🤣。
总结
这次采集卡的不给力反而让我发现了 NDI 这个宝藏，应对小规模、少量设备的直播场景足够了。整套架构是非常可靠的，在两个多小时的正赛阶段没有出现任何问题。如果真让我说还有什么坑点，就是各种线材一定得足够长而且得理顺咯😂。
下一篇，我会讲讲 CS1.6 的服务器如何搭建。
